本應急指揮響應系統基于IP網絡環境開發研制，依托現有IP網絡（局域專網）接收和傳送警報信息。其基本設備組成為：報警控制中心，報警控制軟件，報警管理中心，報警終端四部分組成。其基本功能說明如下：

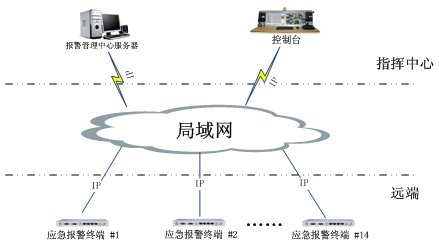

應急指揮報警系統拓撲圖：

1. 控制中心

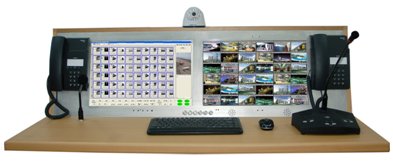

控制中心由臺式終端，觸摸屏系統，控制軟件組成，控制中心如下圖所示。

 控制中心功能特點：
1) 隨時接收各報警終端引發的報警信息。
2) 可任意組播，廣播，點播報警信號給所屬報警終端，各種警情以不同聲音加以區別，以便于接警方及時判定警情，做相應處置準備。
3) 具有用電話機，MIC，耳機發送和接收語音警情功能，并可向報警終端發起電話會議，以實現聯合接警處警。
4) 對任一終端采用一鍵直通方式報警。
5) 報警信號可接入營區語音廣播系統進行播放，與廣播系統實現報警聯動。
6) 控制臺可一觸鍵直撥局內電話，實現快速撥號。
2. 報警管理中心
報警管理中心是整個系統的聯絡中樞和數據存儲中心，系統必須每天24小時工作不間斷，穩定是十分重要的。是各終端報警信息交換中心，是報警系統的核心。其功能包括對各終端進行管理，權限分配，IP配置，報警情況記錄。

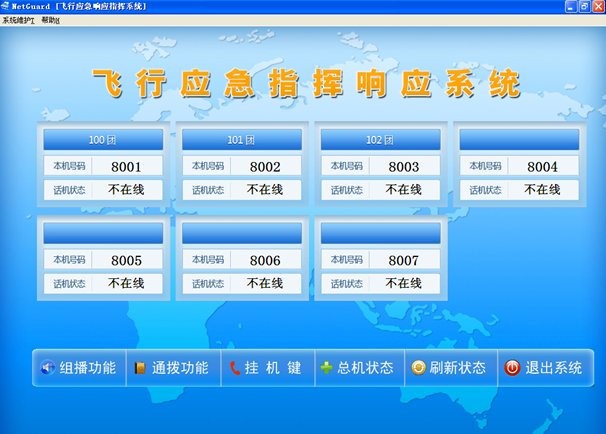

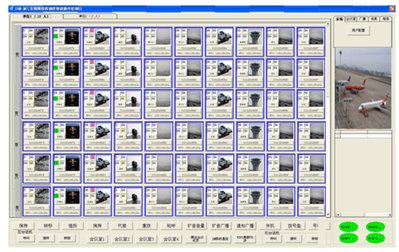

2.1 系統主界面


3. 報警終端
報警終端是接收和傳送報警信息的基本單元，由IP接收和傳輸各種信令。其報警終端示意圖如下所示

報警終端功能如下：
1) 可自動接收報警信號，播放報警音頻。
2) 報警可實現“一鍵直通”自動與控制中心相聯通。
